Комплектные трансформаторные подстанции.    Скачать опросный лист на КТП-Н.

Подстанция предназначена для приема, преобразования и распределения электрической энергии трехфазного переменного тока частотой 50 Гц номинальным напряжением 6 (10) / 0,4 кВ.

Комплектные трансформаторные подстанции наружной установки производятся в тупиковом (КТПН-Т) или в проходном (КТПН-П) исполнении, с вводом со стороны ВН воздушным или кабельным и выходом, со стороны НН воздушным или кабельным, а так же в двухтрансформаторном или однотронсформаторном исполнении.

Применяются в системах электроснабжения промышленных объектов, а так же предприятий сельско- хозяйственного и коммунального назначения. Для обеспечения удобного и безопасного обслуживания оборудования могут быть оснащены коридорами обслуживания.

Подстанции следует устанавливать в взрывобезопасной среде, не содержащей едкие пары и газы, а также в местах не подверженных сильной вибрации. Техническая информация может изменяться в виду модернизации оборудования. Продукция сертифицирована.

Структура обозначения

Условия эксплуатации

• климатическое исполнение У1;
• требования безопасности должны соответствовать ГОСТ 12.2.007.4-75;
• по способу защиты от поражения электрическим током — 1 класса по ГОСТ Р МЭК 60536-2-2001;
• окружающая среда не взрывоопасная, не содержащая едких газов и паров чтобы не повредить изоляцию и металл;
• при обслуживании или технических осмотрах, следует измерять сопротивление изоляции.Величина сопротивления изоляции аппаратов, цепей и защиты, а также проводов НН (измеряется мегаомметром 500-1000В) должна быть не менее 1 МОм.

Эксплуатация и монтаж КТПН производится в соответствии с требованиями правил безопасности ПОТ РМ-016-201, РД-153.34.0-03.150-00.

Технические данные:

Конструктивно, подстанция состоит из трех блоков

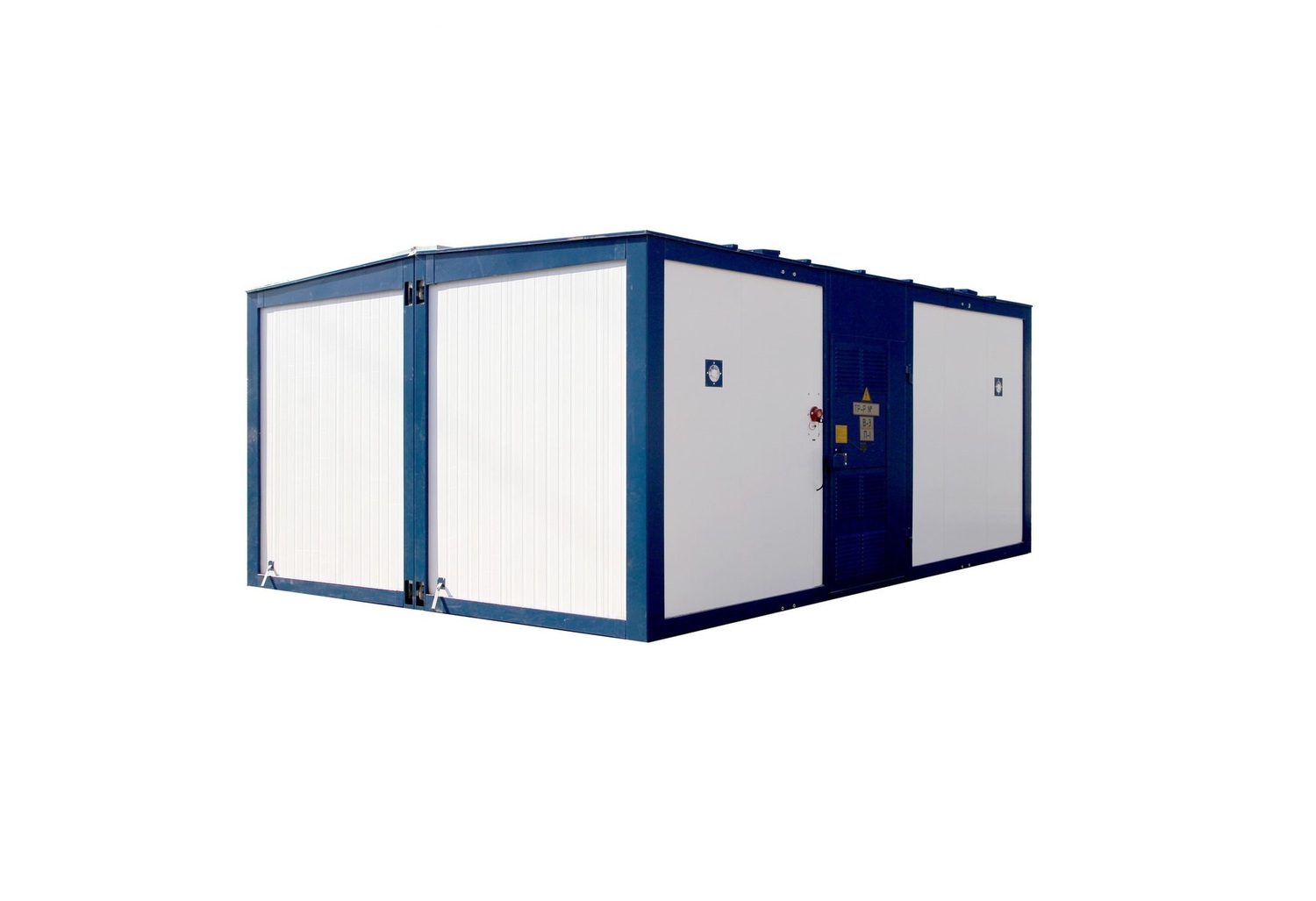

КТПН представляет собой мобильную металлоконструкцию, выполненную в высокой степени готовности к эксплуатации в виде силового каркаса обшитого панелями из листовой холоднокатанной стали толщиной 1,5 мм. что значительно облегчает монтажные работы. Доступ для облуживания обеспечивается через двери на фасаде к распределительному устройству высокого (РУВН) и низкого напряжения (РУНН), а также задние двери в трансформаторный отсек. В передней части справа размещено РУВН и представляет собой встроенную ячейку КСО-393 с выключателем нагрузки ВНА-ЗП, к которому подключается внешнее питание КТП. Дверь ячейки КСО-393 имеет смотровое окно для обзора внутренней части без снятия напряжения. От выключателя нагрузки ВНА-ЗП по шинам ВВ (изолированными термоусадочной изоляцией) подаётся напряжение на силовой трансформатор.

Далее от силового трансформатора также шинами НН подаётся напряжение 0,4кВ в РУНН. РУНН выполнено в виде панели ВРУ и смонтировано в передней части КТПН слева.

На фасаде РУНН размещены 3 дверки и приборы для контроля напряжения и тока.

На левой двери расположена аппаратура (счётчик электрической энергии, переключатель контроля напряжения, автоматический выключатель цепей управления, освещения и т. п.), за дверью находятся пускатель, понижающий трансформатор (ОСМ-0,25).

За правой дверью находится вводной рубильник РЕ и трансформаторы тока типа Т-0,66 М У3. За нижней дверью находятся линейные автоматические выключатели ВА или рубильники RBK с предохранителями. В заднем отсеке КТПН расположен трансформатор с глухозаземлённой нейтралью.

В стандартной комплектации, воздушный высоковольтный ввод комплектуется проходными изоляторами ИПУ-10/630, штыревыми изоляторами ШС-10, вентильными разрядиками РВО-6(10) или ограничителями перенапряжения ОПНп-6(10).

Специальных мер по молниезащите не требуется, так как металлическая арматура каркаса КТПН имеет жесткую металлическую связь с внутренним контуром заземления, что соответствует «Инструкции по устройству молниезащиты зданий и сооружений» Минэнерго п.п. 4.2.134 ПУЭ (7-е изд.).

Питание освещения и обогрев КТПН осуществляется от панели собственных нужд (ПСН), также от ПСН питаются шинки оперативного тока. Питание ПСН осуществляется от трансформаторов собственных нужд (ТСН) или от вводов 0.4 кВ.

Размещение и монтаж КТПН

Место установки подстанции и расстояние до соседних сооружений должны соответствовать правилам пожарной безопасности и правилам устройства электроустановок (ПУЭ). В то же время в любом случае должны быть обеспечены:

пожарный подъезд;

выкатка и транспортировка силового трансформатора;

свободный приток и отвод воздуха через жалюзи.

КТПН устанавливается на подготовленный ленточный фундамент, на плиты ФБС, на подготовленную площадку из железобетонных плит. Установка производится без силового трансформатора и заземляется. Фундамент разрабатывает проектная организация в зависимости от данных инженерно-геологических изысканий по требованиям СНиП 2.02.01-83 "Основания зданий и сооружений", Москва, 1985 г. и СНиП 2.02.-3-85 “Свайные фундаменты”, Москва, 1985г. Отметка верха фундамента принимается +0,2…+1,5 м над уровнем земли. Количество и порядок размещения закладных труб для прохода кабелей определяется заказчиком с учетом 50% запаса. Высота опорной конструкции выбирается в зависимости от следующих факторов:

высота снегового покрова в зоне установки для предотвращения заметания приточных жалюзийных решеток.

исполнение кабельных вводов и необходимость их обслуживания.

После установки КТПН следует смонтировать все монтажные изделия и электроаппаратуру, поставляемые комплектно с КТПН в демонтированном на период транспортировки виде.

Заземляющее устройство выполняется в соответствии с ПУЭ и проектом установки подстанции. Рекомендации по устройству внешнего контура заземления приведены в пункте 7.8, 44 страница. Заземляющее устройство КТПН принято общим для напряжения 6 (10) и 0,4 кВ.

Сопротивление заземляющего устройства должно быть R3250/I34Ом в любое время года.

Расчет заземляющего устройства производится при привязке объекта к конкретным условиям. Вокруг площади, занимаемой подстанцией, на глубине не менее 0,5 м и на расстоянии не более 1 м от края фундамента подстанции проложить замкнутый внешний контур заземления. Заземление камеры КСО-393М и низковольтной сборки РУНН осуществляется их приваркой к металлоконструкции основания. Металл основания соединяется с внешним контуром заземления сваркой в двух местах полосой 40х4мм и соединяется с внешним контуром заземления при помощи сварки по диагонали в двух местах.

Подключение вводов УВН, установка и подключение трансформатора к УВН и РУНН, соединение сборных шин секций производится только после окончательной установки, сборки и заземления КТПН на месте ее дальнейшей эксплуатации.

При исполнении КТПН с воздушным вводом со стороны ВВ на крыше КТПН устанавливается высоковольтный блок, состоящий из: токопроводников на опорных изоляторах; проходных изоляторов; траверсы со штыревыми опорными изоляторами; ограничителей перенапряжения.

Кабели с алюминиевыми жилами, присоединяемые к распредустройствам КТПН, должны быть оконцованы кабельными наконечниками по ГОСТ 7397 или медно-алюминиевыми наконечниками по ГОСТ 8581.
